Modbus通信协议



一、概述



Modbus通信协议是一种工业现场总线协议标准,常用的Modbus协议有以下三种类型:Modbus TCP、Modbus RTU、Modbus ASCll。

Modbus通信协议解决了通过串行线路在电子设备之间发送信息的问题。该协议在遵循该协议的体系结构中实现主/从模型。Modbus主站(Master)负责从其他设备(Slave)请求信息。标准Modbus网络中只有一个Modbus主站。



二、主站(Master)与从站(Slave)的区别



主站(Master)是发起Modbus通信的设备,它控制通信的进行,向从站发送请求,并处理从站返回的响应数据。主站可以同时连接多个从站,但每个从站都必须具有唯一的地址。

从站(Slave)是接收并响应主站请求的设备。从站只有在主站向其发送请求时才会响应,它不能主动发起通信。从站的地址用于唯一标识其在通信网络中的位置。

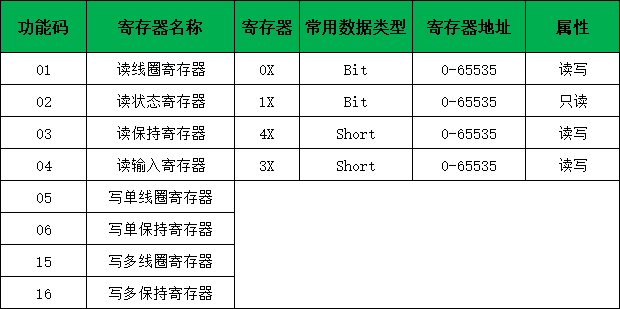

三、Modbus功能码



1)功能码




软件配置

(以Modbus TCP通信协议为例)

以我司ZONEWU开发的LoRa终端为例,ZW-LRT101为以太网收集器,ZW-ST805 I/O控制器。



一、所需软件


Modbus Poll 工具



二、ModBusTCP 设备参数





协议类型:ModBusTCP



远程主机地址:192.168.3.7



远程主机端口:502



三、配置Modbus Slave

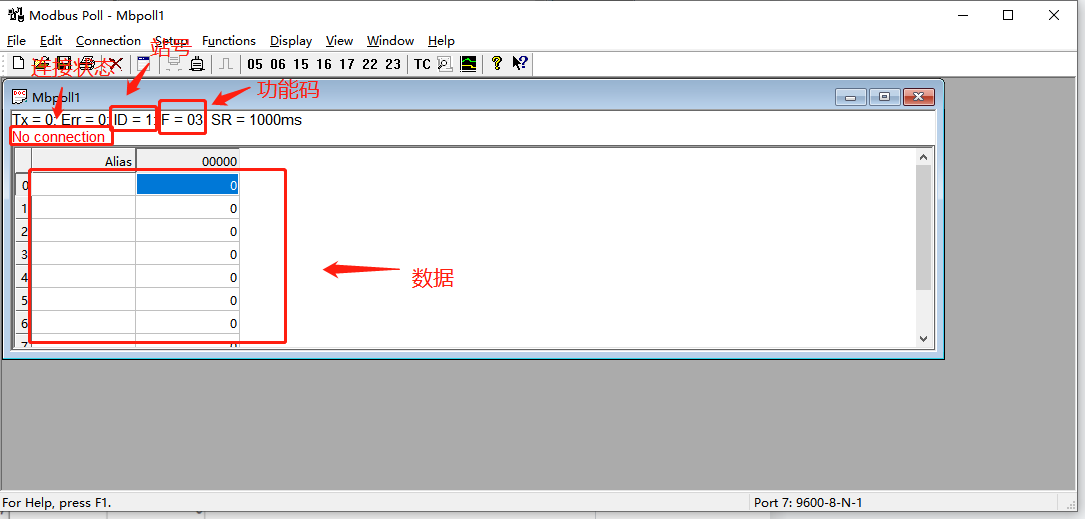

1)初始界面

在该界面可以显示从站地址、寄存器/线圈类型、当前数据等内容。

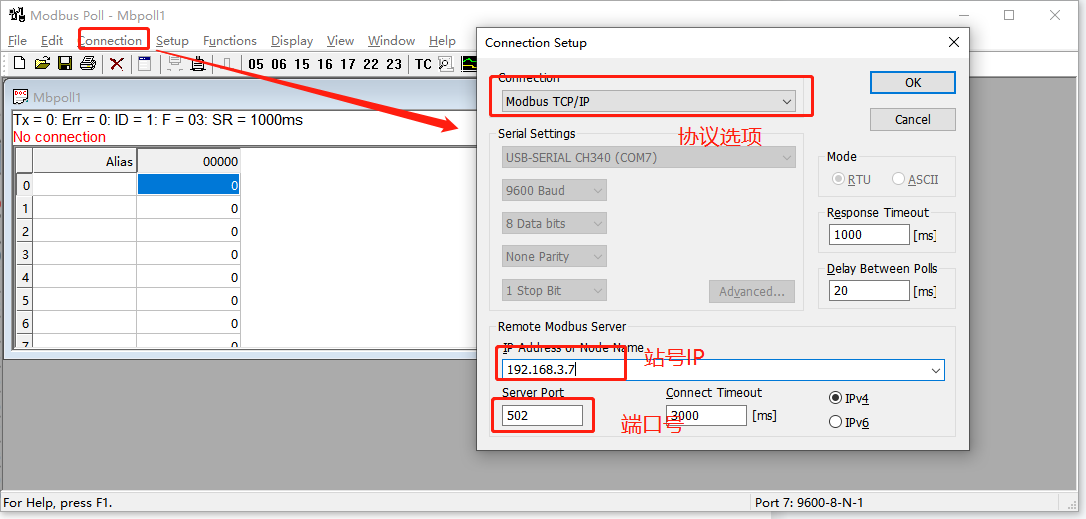

2)连接设置

依次单击菜单栏“Connection”——“Connect...”弹出连接配置窗口。

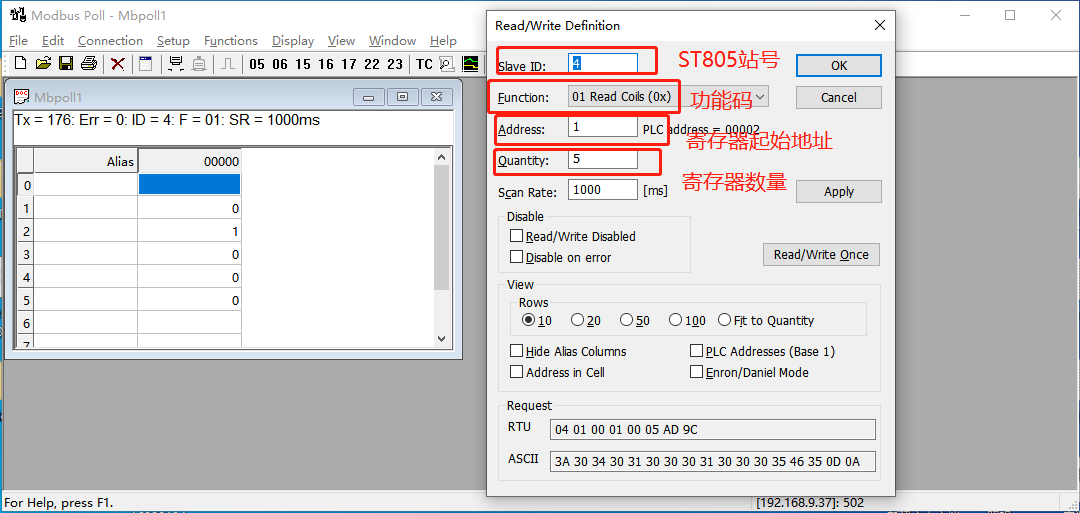

3)从站设置

依次单击菜单栏“Setup”——“Slave Definition...”打开从站设置界面。
